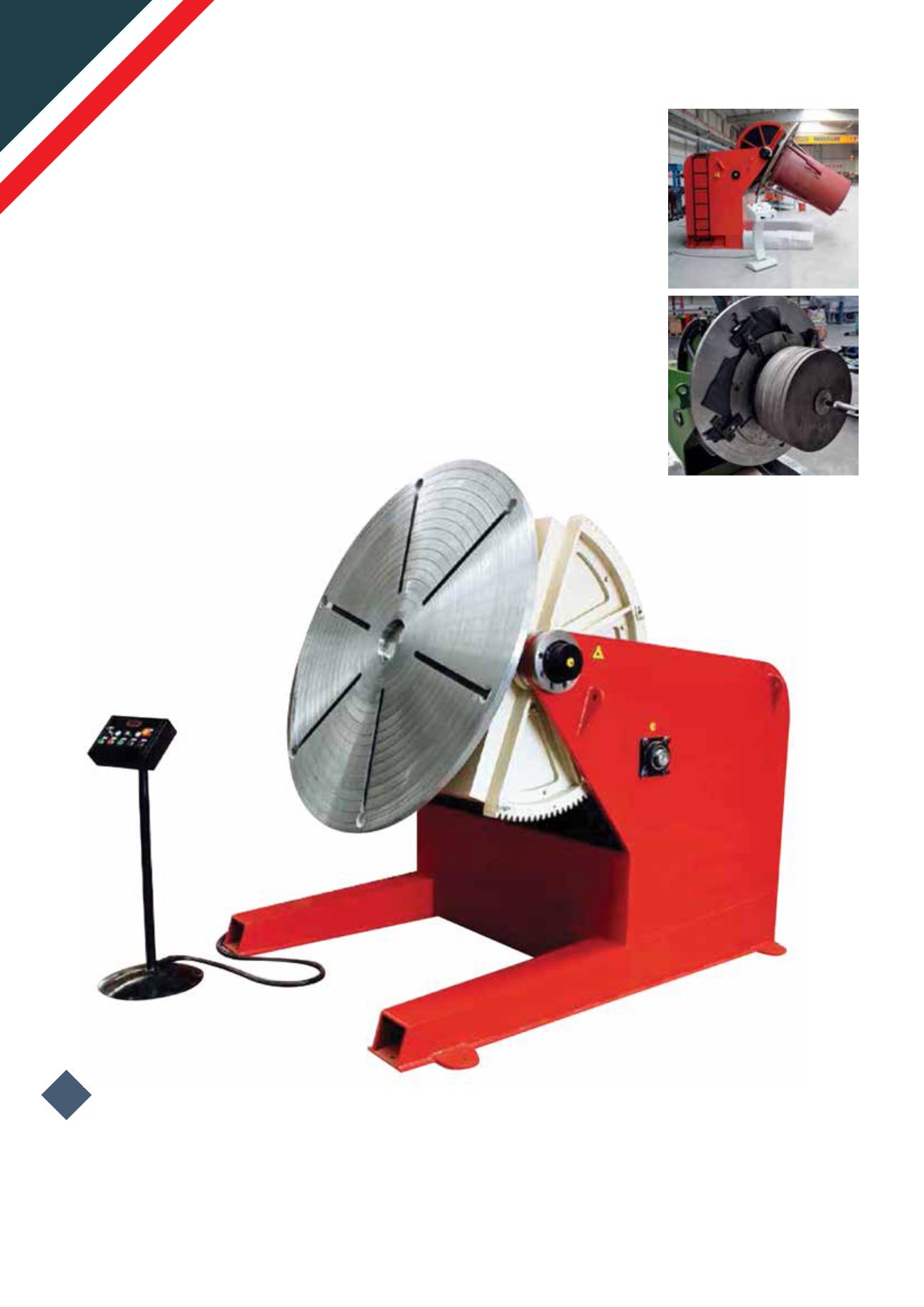

Kaynak pozisyonerleri 11 standart büyüklükte,250 kg dan 30000 kg a kadar yükler için
mevcuttur. Pozisyonerlerin yapısı tablanın dönme ve öne-geri eğilmesi için en uygun kon-
figürasyona göre tasarlanmıştır. Pozisyonerler gövde, Motor, tabla döndürme ve eğme
sistemleri, elektrik pano ve uzaktan operatör kontrol ünitesinden oluşmakta ve yapısal en
iyi korumaya sahiptir. Ağır iş parçaları için pozisyonerler zemine sabitlenirler. Tablada isteğe
göre veya standart olarak T-slotlar mevcuttur ki iş parçasını hızlı sıkma sına imlan verir. Tabla
döndürmeveöne-gerieğilmeçelikdüzdişliaktarmasistemleriyleyapılmışlardır.Tabladönüş
hızı, operatörün çok kolay bir şekilde ayarlayabileceği 5mkabloya sahip uzaktan kumanda
sisteminden yapılmaktadır. Opsiyonel olarak tümmodellerdePLCuygulanabilir.
Positioners are available in 11 standard sizes for loads from250 kg to 3oooo kg. the frame is
designed with the very best configuration for turning and tilting. Positioners consist of mo-
tor,transmissions, table tilting system, steel gears and control system and they have the best
protection structurally. The positioners are fixed onto floor for heavywork pieces. The tables
have radial T– slots,allowingquick–clampingof theworkpieces. Titlingand turningarepro-
ducedwith steel gears system. For safety, thepositioner is equipped reducer withworn gear
systemwhich holds the table in its requirement positions.the rotation of the table is easily ad-
justablewith potentiometer of the speedon the remote control panel which has 5 cm. cable.
As an optional equipment all themodels can havePLC– control.
StandartÖzellikler
• Hareketli kumanda paneli
• Ayarlanabilir dönüş hızı
• Kumanda üzerindedigital hız göstergesi
• 5metre kablolu uzaktan kumanda
• Kaynak– şasemekanizması
• Döndürmemotoru cebri fanlı
• Hidrolik pistonlarda kilit sistemi
• Tetik sistemi
Standart Features
•MobileRemotepanel
• Adjustable rotating speed
• Digital speed indicator on the controller panel formonitoring rotation
• Remote controller with5meter cable length
•Welding– chassismechanism
•Mechanical angle indicator (for tiltingmovement)
• lock system in hydraulic piston
• Trigger System
